图像显示设备接口大比拼

现在电视机的清晰度都是2K或4K的，所以电视机也可以当做显示器使用，也可以直接连接手机或者投屏使用，对于孩子上网课或者玩单机游戏，或者把手机大片投影到电视机上欣赏也是不错的选择。

现在的手机运行速度也快，只要配上无线键盘和无线鼠标，妥妥的就是一台移动电脑。

无论是电视机或显示器都是显示设备，在连接信号源时必须使用信号线或者使用网络信号才能完成数据通讯，我们在生活中可以看到的或者说现在正在使用的显示设备信号接口有VGA，DVI，HDMI，DP，TYPEC，AV等。

今天就详细介绍一下这几种显示接口的用途和优劣。

一、VGA（VideoGraphicsArray）

VGA是显示设备中应用最广泛，使用时间最久的接口之一。即使到了现在2K，4K时代，电视机，显示器，显卡一般都还带有个一VGA接口。

1、彩色VGA接口

VGA接口使用D型接口，即D－SUB接口，接口使用三排共15根针，分别有1R2G3B（0－0.7V）和13行14场同步信号，同时为了实现即插即用技术，15根针中还有4根（4，11，12，15）完成与主机通讯，让主机能够识别显示器型号和显示器工作参数，帮助显卡设置输出显示分辨率和刷新率。

VGA接口属于模拟信号，在实际使用中容易受到环境电磁干扰，导致图像出现雪花，图像抖动，图像花边等异常情况，但是基本图像还是有的。

由于现在电视和显示器的分辨率已经达到2K或4K，8K，而VGA虽然分辨率能够支持1280*1024（也可以更大，只是刷新率更低），但是图像的细节也更加的不清晰。同时随着电子产品的小型化，而VGA接口却无法小型号，只有这一种规格（也可以变形使用RJ45接口等），所以也慢慢会被淘汰掉，退出市场。

这几年上市的显卡，只有HDMI和DP接口，而不再标配VGA接口了。

2、单色VGA接口

MDA显示器通常使用9P接口，其中12为GND，345为NC，6为Intensity，7为MonoVideo信号，8为HorizontalSync信号，9为VerticalSync信号。普通显卡输出的RGB信号拧在一起输出就可以作为单色信号使用。

3、传输距离

普通VGA信号线长度为1.8米，质量好的屏蔽电缆可以实现VGA信号传输距离长达50米。

二、DVI（DigitalVisualInterface）

1、接口物理标准

1）、DVI－A（Analog，12+5）

2）、DVI－D（18+1）

DVI18+1插座

3）、DVI－I（24+1）

DVI24+1插座

4）、DVI－I与DVI－D复合模拟信号（18+5或24+5）

DVI－D和DVI－I利用下面的定位引脚扩展出4根针分别传送RGB和行同步，再加上DVI中的第8根来传输场同步信号，就实现了DVI接口数字信号和模拟信号的同轴传输。

DVI24+5插头

2、传输距离

DVI信号传输距离较近，一般5－7米，最远不超过10米。

三、HDMI(High-DefinitionMultimediaInterface)

HDMI是由日立、松下、飞利浦、SiliconImage、索尼、汤姆逊、东芝7家电视机厂商研发的协议标准，HDMI接口主要就用在电视机，投影机，机顶盒，游戏机等家用电器上。HDMI传输的也是TMDS信号，接口物理尺寸更紧凑，更小巧。

笔记本外接显示器HDMI座

在实际使用中，因为接口的安装位置差异，HDMI信号连接时有直插，弯拆90，弯拆180度，MINI变标准等多种转换头可供使用。

HDMI转换头，180度转换

1、HDMI接口版本

1）、1.0版本

数据传输速度4.95Gbps，支持1080P分辨率和7.1音响系统。

2）、1.2版本

增加了DSD无损格式

3）、1.3版本

数字传输速度提升到10.2Gbps，支持XvYCC广色域和新音效技术。

4）、1.4版本

最大数据传输速度10.2Gbps，只支持8Bit色深，4K30HZ分辨率，同时增加100Mbps网络传输功能，还增加了音频回传功能，即ARC，可以让电视机的音频信号经HDMI信号线回传到功放机放后再输出。

HDMI插座，支持ARC功能

实际应用中在传输4K画面时会出现黑屏现象。

通常1.4版本的HDMI线为黑色的。

5）、2.0版本

2.0版最大带宽18Gbps，支持4K分辨率画质，图像最大刷新率可达60HZ，图像色深10Bit，同时支持32路音频通道。通常2.0版本的线为蓝色的。

6）、2.1版本

2.1版最大带宽48Gbps，16bit色深，支持4K120HZ或者8K60HZ画质传输，同时支持动态HDR数据传输。

2、物理尺寸

1）、HDMIA

即HDMI标准接口，宽度为13.9MM，厚度为4.45MM，共19针，主要用在电视机，电脑，投影机，笔记本等设备。

2）、HDMIC

即HDMI迷你接口，宽度为10.42MM，厚度2.4MM，共19针，主要用在便携式设备，如平板电脑，数码相机，手持式播放器等设备。

3）、HDMID

即HDMI微型接口，宽度6.4MM，厚度2.8MM，共19针，主要应用在小型移动设备上，如手机或平板电脑，笔记本上。

3、传输距离

HDMI传输距离一般在30米以内，这个是在使用屏蔽优质电缆的基础上，如果要传输更远距离，中间可以加入信号放大器。

四、DP(DisplayPort)

DP带卡扣，拔下时需要按压

DP接口免授权费，所以现在的独立显卡一般只带一个HDMI接口，但是却有三个DP接口也是这个原因。DP接口最大的缺点是不支持音频回传功能，比不支持网络功能，无法通过DP接口共享网络。

DP插头

DP接口支持最新发布的SMD多屏拼接技术。

1、DP接口版本差异

1）、1.1版

传输带宽10.8Gbps，支持2560*1600（2K）显示模式输出。

2）、1.2版

开始支持热拔插，传输带宽21.6Gbps，支持1080P240HZ，2K165HZ，4K60HZ等多种显示模式输出。

3）、1.3版

传输速率高达32.4Gbps，支持4K120HZ，5K60HZ，8K30HZ等多种显示模式输出。

4）、1.4版

传输带宽32.4Gbps，支持DSC显示流压缩技术，支持8K60HZ，4K144HZ，4k60z等显示模式输出。

5）、2.1版

传输带宽80Gbps，支持DSC（显示串流压缩）和MST（菊花链）技术，支持4K240HZ，8K60HZ，2K500HZ和12Bit色深。如果在DSC的支持下，还可以支持16K60HZ的显示模式。

2、物理尺寸

1）、标准接口

全尺寸接口，宽度16MM，厚度4.8MM，共20P

DP插头

2）、MINI接口

宽度7.5MM，厚度4.5MM，共20P

MINIDP没有卡扣，直接拔插

3、传输距离

DP信号线传输距离一般在10－15米，如果要实现更远距离的传输，就需要使用DP总线延长器，可以达到30米以上；也可以使用光纤传输，距离达到100米以上。

五、Thunderbolt接口

TYPEC形式雷电接口

1）、兼容性

2）、高带宽

3）、多样性

雷电只是一种通讯协议，所以雷电接口会以MiniDP接口或者TYPEC接口或者其他接口形式出现。

雷电2使用的是MINIDP接口，雷电3和雷电4使用的是TYPE－C接口。

六、TYPEC

USBTYPE－C接口是USB－IF组织在2014年发布的一种通讯标准，该接口能够支持PD协议对外提供不同电压和功率的USB供电能力，同时还支持DP高清数字显示接口功能，其最大数据传输带宽40Gbps，最高支持8K显示模式。电源输出功率最高支持60W和240W两种。

TYPE扩展坞

1、性能特征

TYPE－C接口支持手机有线上网功能，也可以使用手机的4G或5G信号共享给台式电脑笔记本电脑用来上网；还支持高清音频传输，支持TYPE－C接口耳机；通过TYPE－C扩展坞，支持手机使用键盘鼠标操作，也支持连接打印机，移动硬盘等USB设备；

TYPE－C接口具有无方向连接，笔记本和手机的TYPE－C接口不仅可以通过该接口对手机或笔记本充电，还可以通过该接口对外部设备放电。

在实际使用中要注意笔记本或手机的TYPE－C接口并不支持所有上述功能，因为生产厂家考虑成本原因，会有所取舍，舍弃部分功能的。

2、应用环境

USB－C主要应用在手机、平板电脑，笔记本电脑，耳机，音频视听设备，数码相机，移动硬盘等。

3、物理尺寸

USB－C使用4对TX/RX数据线，2对USBD+/D-，一对SBU，2个CC，另外还有4个VBUS和4根地线，共计24根线。

4、传输距离

正常情况下TYPE－C使用优质信号传输距离不超过5米。如果使用光纤传输距离可以达到50米以上。

七、BNC（BayonetNutConnector）

BNC插头

BNC插座

BNC信号传输距离：

1、使用75－3信号线时传输距离200米；

2、使用75－5信号线时传输距离500米；

3、使用75－7信号线时传输距离800米；

4、使用75－9信号线时传输距离100－1500米；

5、使用75－12信号线时传输距离2000－3500米。

八、AV接口

AV莲花插座

AV莲花线

九、S端子

S端子在实际应用中较少，主要外接DVD或游戏机时才会有，早期的液晶电视和大部分CRT电视机上都有配置。

S端子插座，在十几年前的电视机上可以看到

S端子最大支持1024*768分辨率。

十、色差接口

十几年前电视机上可以看到，显卡上也出现过

十几年前的显卡上也用过

十一、1394接口

1394接口全称是IEEE1394标准，它是一个串行接口，最早应用在苹果公司的产品上，称之为火线，传输带宽800Mbps。

1394接口为6针或4针两种，6角形接口为6针，小型四角形接口为4针。6针接口带一组供电，可向从设备提供电源供应，供电电压8－40V，最大电流1.5A。

1394传输距离最长3－5米。

十二、实际应用

1、HDMI转VGA

很多时候我们升级了电脑主板或显卡，但是并没有更换显示器，如果新显卡的输出接口是HDMI，而显示器仅仅支持VGA或DVI，两者就无法匹配。这个时候我们只需要买一个HDMI转VGA的转换头，就可以实现完美匹配，不需要更换显示器了。

HDMI转VGA，需要芯片转换

2、HDMI转DVI

这个和上面情况相同，只是实际使用中显示器有DVI接口的时候一定有VGA接口，所以HDMI转DVI的应用的不多，除非你是24寸显示器，使用VGA感觉效果不好时，才会使用DVI接口。

HDMI转DVI

3、HDMI中继放器

在监控施工或者大屏拼接工程时，经常需要长距离布HDMI信号线。因为HDMI信号线传输距离一般在15米左右，当需要30米或50米传输的时候要么使用HDMI中继放大器，要么使用网线传输。

HDMI信号中继放大器

HDMI信号网张传输有收发两个配套直连使用，也有可以接入局域网使用的

4、DP转VGA

现在新的显卡输出一般都带一个HDMI和三个DP或者四个都是DP接口。如果要匹配十年前的24寸显示器，这时也需要使用DP转VGA转换头。如果是丽台的显卡，估计要购买MINIDP转VGA的转换头才行。

DP转VGA

5、DP转HDMI

显示器是按VGA－－DVI－－HDMI－－DP，这个过程慢慢升级的，如果显卡是DP接口，显示器只有HDMI和VGA接口，要使用电脑和显示器匹配，就需要购买DP转HDMI转接头。

DP转HDMI母座

DP转HDMI可以实现双向转接，传输画质不会受到影响，只是在实际使用中还要考虑公头和母头的匹配，标准与MINI接口的转换等问题。

DP转HDMI公头

6、DP转DVI

有DP转HDMI，就会有DP转DVI，只是DVI接口和VGA接口在实际使用中效果差别不多，所以更多的时候我们都使用VGA接口，只有较大屏幕在使用VGA有干扰时才会使用DVI接口。

DP转DVI公头

DP转DVI是单向转接，只能主机输出的DP信号转换为DVI接号，以支持DVI接口的显示器使用。

DP转DVI母座

7、TYPEC转HDMI

TYPE转HDMI公头

8、TYPEC转VGA

如果是笔记本电脑匹配使用较早的液晶电视时，或者会议大屏时就需要使用TYPE－C转VGA转换头。

TYPEC转VGA母座

9、TYPEC转DVI

这种主要还是笔记本匹配早期的液晶显示器时使用，实际用的不多。

TYPEC转DVI公头

10、TYPEC转DP

TYPE转DP母座

11、HDMI转DP

如果显卡只有HDMI接口，而显示器是新型号只有DP接口，这个时候就需要使用HDMI转DP的转换线。要知道HDMI和DP都是数字信号，是可以双向转换联通的。

HDMI转DP公头

12、VGA转HDMI

这种线用得非常少，因为VGA是模拟信号，而HDMI是数字信号，把分辨辨较低的信号转换成高清信号，效果也不会有所提升的，只是为了能够匹配新的电视机或显示器，显示图像而已。

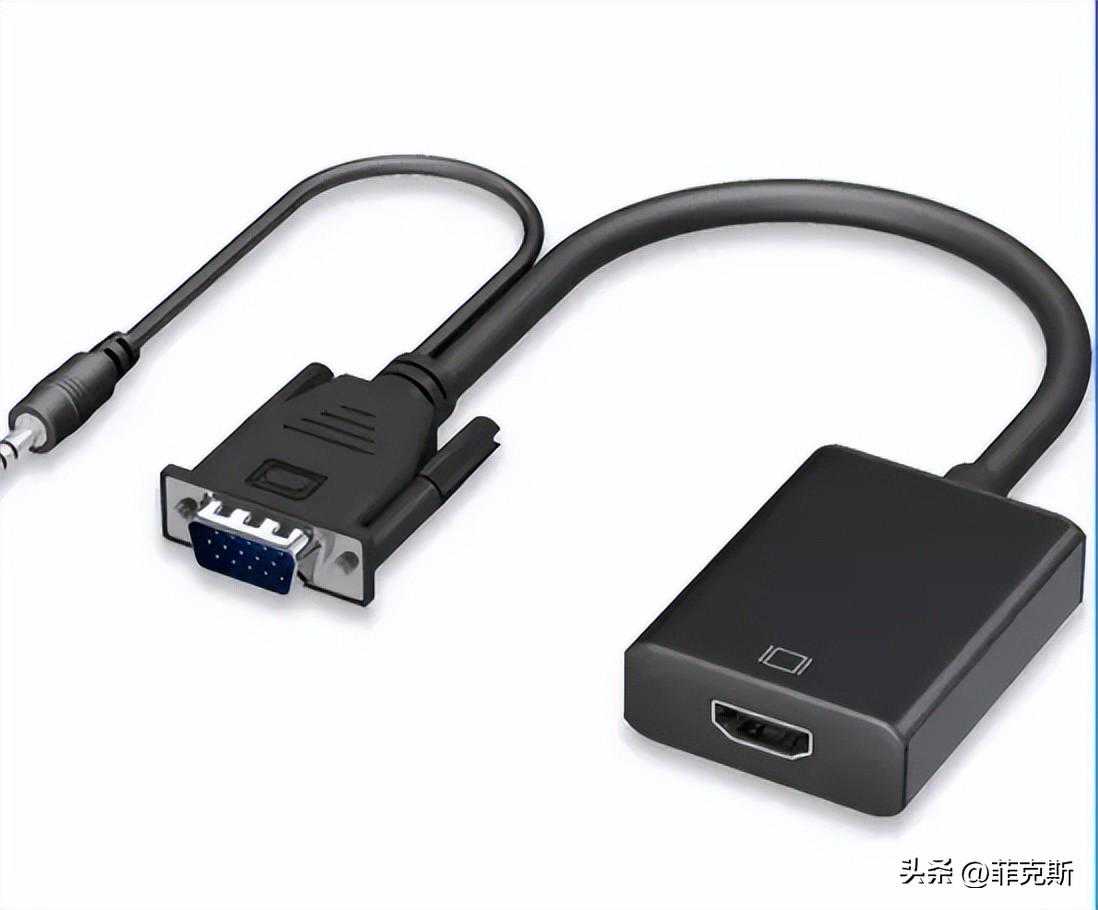

VGA转HDMI母座，需要额外供电

这种转换头需要额外供电，中间的信号转换是通过内置芯片完成的，主要应用在监控网络中。当监控显示用电视机或显示器损坏了，而录像机只有VGA输出接口，而新型号的电视机只有HDMI接口，要使用两者匹配就只能使用VGA转HDMI接口。

13、VGA转DP信号线

这种线用途类似VGA转HDMI，也是为了使用老旧信号源匹配新型号的显示器。

虽然DP和HDMI可以双向传输，但是因为公头和母头匹配问题，HDMI转DP的只能用于笔记本或显卡把HDMI信号转换为DP信号，用于DP接口的显示器连接使用。

而DP转HDMI也只能用于笔记本或显卡把DP信号转换HDMI信号，用于HDMI接口的显示器使用。

14、VGA转DVI

这种线只是当设备接口不够用时，把DVI－I接口作为一个备用的模拟信号接口使用，用于连接VGA信号线，转换为设备的DVI接口。

VGA转DVI

15、DVI转VGA

这种接口很常见，最初都是显卡销售时附送的，就是考虑到显示器没有DVI接口时，可以把DVI中的模拟信号转换为VGA信号，用以匹配显示器。

DVI转VGA母座

16、VGA转AV

VGA信号转换为AV信号需要芯片转换，所以这种转换器需要额外供电，一般都是从设备的USB接口取电。

使用VGA转AV的情况，出现在家里安装了宽带，送了机顶盒，但是电视机还是那种CRT电视机，要使用两者匹配，就需要使用VGA转AV转换线。

17、AV转VGA

这种线主要应用在老式的DVD影碟机或者游戏机，家里没有老旧的电视机，只有新型号的电视机或显示器，就需要使用AV转VGA了。

这种转换器也需要额外供电使用，也是从USB接口取电，供转换器内芯片使用。

18、AV转HDMI

这个线的用途同上，注意：信号转换后只能满足显示需求，不会提升画质的。HDMI信号有供电的，所以这种设备一般不需要额外供电。

19、VGA转BNC

这种转换器主要应用在录像机和显示器的匹配上或者模拟图像信号需要远距离传输时使用。因为传输的是模拟信号，不需要信号转换，改变的只是物理接口，这种线是可以双向传输的。

20、S端子转AV线

这种线只应用在老旧的CRT电视机上面，影碟机输出S端子时使用。

21、VGA转AV+S端子

这种转换头应用在VGA输出设备匹配老旧的CRT电视机时使用。

22、LED大屏

LED大屏不是普通的显示设备，它属于工程定制产品，是由LED显示模块、电源、控制板，支架等组成。电脑使用专用软件对大屏显示内容进行控制，两者之间通过千兆网卡和网线进行数据传输。

23、其它

因为每种显示输出接口除了自己的协议外，还有物理尺寸，所以我们在实际应用中还会用到MINIHDMI转HDMI，HDMI延长器，MICROHDMI转HDMI，MINIDP转DP等，这类线主要是为了匹配移动便携设备与电视机或显示器连接时使用。

HDMI延长母座，不带信号放大功能
