PLC采用五种数据类型来形成不同的指示。下面是数据类型的解释。

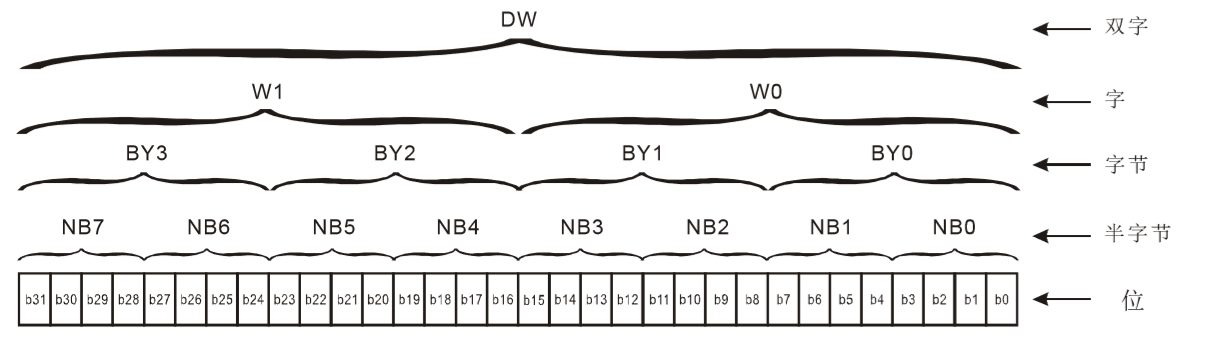

位，半字节，字节，字与双字之间的关系如下
二进制，八进制，十进制，BCD，十六进制
DVP-PLC内部依据各种不同控制目的,共使用5种数值类型执行运算的工作,各种数值的任务及功能如下说明。
（1）.二进制(BinaryNumber,BIN)PLC内部的数值运算或储存均采用二进制
（2）.八进位(OctalNumber,OCT)
PLC的外部输入及输出端子编号采用八进位编码:例:外部输入:X0～X7,X10～X17,…,外部输出:Y0～Y7,Y10～Y17,…。
（3）.十进制(DecimalNumber,DEC)
十进制在DVP-PLC系统应用的时机如:
（4）.BCD(BinaryCodeDecimal,BCD)
以一个位数或4个位来表示一个十进制的数据,故连续的16个位可以表示4位数的十进制数值数据。主要用于读取指拨轮数字开关的输入数值或将数值数据输出到七段显示驱动器显示之用。
（5）.16进位(HexadecimalNumber,HEX)16进位在PLC系统应用的时机如:
在应用指令中做为操作数使用,例:MOVH100D0。(H常数)
常数K:十进制数值在PLC系统中,通常会在数值前面冠以一“K”字表示,例:K100,表示为十进制,其数值大小为256。
例:K2Y10,K4M100。在此K1代表一个4bits的组合,K2~K4分别代表8,12及16bits的组合
常数H:16进位数值在PLC中,通常在其数值前面冠以一“H”字符表示,例:H100,其表示为16进位,数值大小为256。

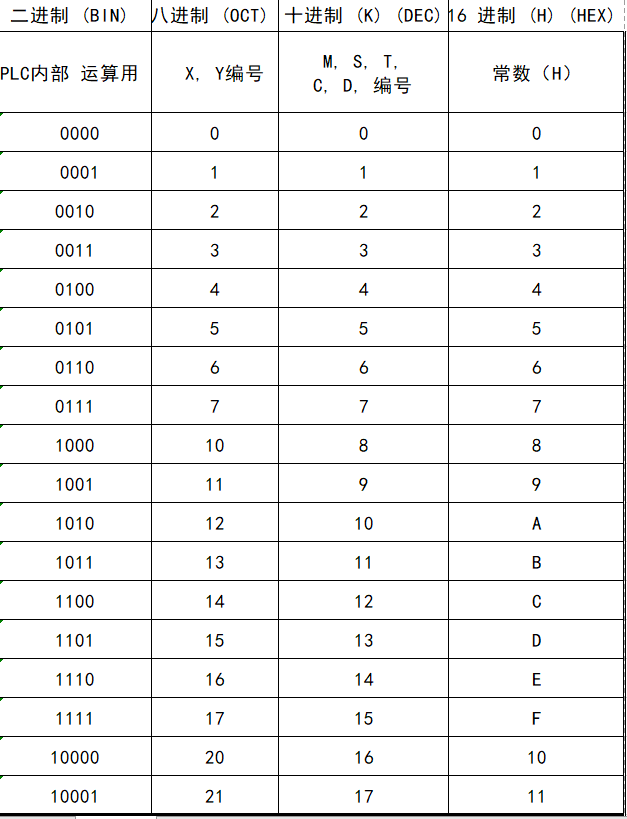

参考表:
